- 產品介紹：

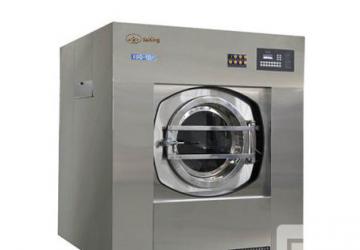

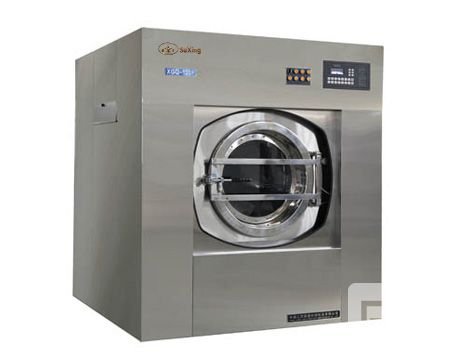

全自動洗脫機
|
全自動洗脫機主要功能特性：
技術使用說明：

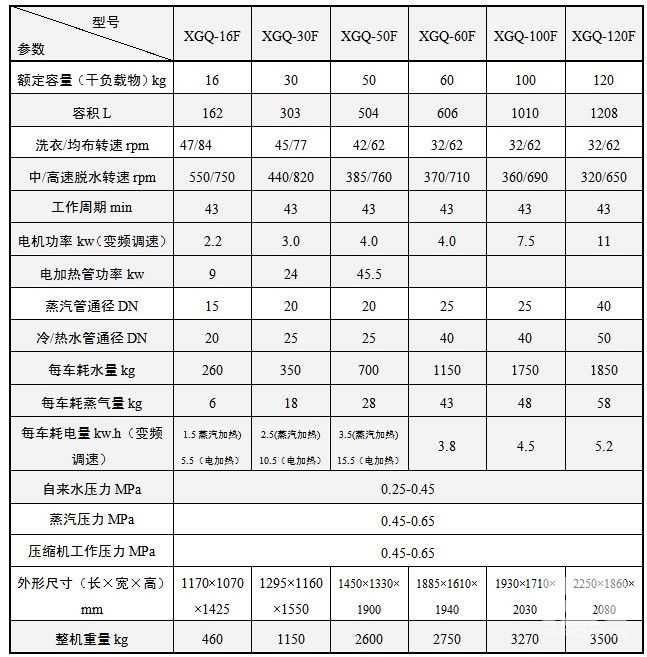

一、全自動洗脫機采用全電腦液晶人機對話操作界面，中文顯示超大屏幕，有30種 不同的洗滌程序可供選擇，可滿足 任何洗滌要求，全面實現洗、漂、汰等過程的自動化。 二、全自動洗脫機采用懸浮式避振結構，配以彈簧阻尼系統，超低振動，可安全放 置在任何樓層，無需做地基。 三、全自動洗脫機采用變頻系統，調速方便，啟動平穩噪音低，節能效果明顯 ，傳動結構簡單可靠。 四、全自動洗脫機采用全封閉后排水框架結構設計，減少污染，保持工作場地干燥 清潔。內外筒均為不銹鋼。提高了使用壽命。 五、全自動洗脫機采用不銹鋼精制門，氣動安全裝置，極大提高了使用中的安全性 。后置濃油潤滑泵設計，實現傳動系統潤滑劑自動加油，先進，更人性化的關懷。 全自動洗脫機主要參數（僅供參考，以機器的實際情況為準）：
一、使用注意事項：
1、運輸、搬運過程中請絕對不能打開機門。 2、請不要在機器的防護罩去除狀態下開動機器，因為機器后面有旋轉部分，很危險。 3、操作電腦的按鍵請務必用手操作，若使用圓珠筆等尖細物品觸動按鍵，會使按鍵 受到損傷。 4、為防雷擊，機器平時不用時，請切斷機器的主電源。 5、機器的外部保養請用中性洗滌劑，絕對不能用油漆沖淡劑、揮發油等擦拭。 二、安裝： 機器的搬運請一定在加有運輸固定金屬的情況進行。 ·在運輸搬入時，請注意避免強烈碰撞，以免損傷機器外形。 ·雨天搬運進，務必給機器加蓋塑料布之類，以防雨水進入，尤其是控制箱。 ·機器的搬運，當起重機吊運時，請將鋼絲繩固定于機器內的四個吊裝孔。 1、地基機器的安裝，只要地基能充分承受機器的自重，而且地面水平。就不需要特 別的地基，只要在此簡易基礎上用4顆地腳螺栓水平固定就可以了。如果地基較軟， 請參照地面載重。 2、安裝空間為了便于機器的保養，機器的四周應留有足夠的空間，要求機器后端離 墻不小于1000mm，兩側不小于750mm，機器上空距離機器最高部分留有1000mm 空間。 3、安裝機器安置在地面放平，使機器水平，然后緊固地腳螺栓。注意請勿在地面安 放橡膠墊之類有彈性的東西，這樣反而會加劇機器的振動。 4、運輸固定金屬板的拆除安裝完畢后，拆掉機器的側面板，然后拆除固定機器下殼 的4個金屬板，不拆除固定金屬板就開動機器，都是造成故障的原因。 5、進水、蒸汽管的安裝1）安裝進水、皂液的進水管道。2）安裝蒸汽管道。注意請 給排除水口以外的管道中間安裝閥門。 6、準備好壓縮空氣源因為本機器有的動作是以壓縮空氣作為動力，所以在開機前請 準備好一臺空氣壓縮機。 7、電工電工安裝需要有電工資格的人員操作，所以原則上委托專門的單位安裝，電 源是三相四線380V。電源從機器的后部電箱中進線，PE端子為保護接地。接地電阻 應小于4，進線應安裝上總開關。 注意： ·請絕對不要裝配功率因電容器。 ·機器一定要接地。 ·旋轉方向：因為本機是變頻驅動，所以旋轉方向和電源的相無關。 ·請不要進行絕緣電阻測試（兆歐表），否則會損失電腦，變頻器。 8、預運轉檢查機器安裝完畢后，應作以下幾點檢查，以便清除機器在運輸、儲存、 安裝過程中受到某些損傷或失靈部件。檢查各管道和密封接頭有否損傷；各電器元件 ，插件有否松動；機械部分各聯接螺栓有否松動。 三、機器的特性： 1、避震系統避震器位于機器的中部，共有4只，用來懸吊洗衣機缸體，液壓阻尼器位 于機器的底部，并按一定位置分布，用于支承洗衣機缸體，洗衣機缸體在中間成為半 浮動狀態，上述結構，能有效的起到減震，吸震作用。 2、前門鎖緊裝置前門鎖緊裝置是安全連鎖結構，它能有效的保護操作者的安全，機器 正常運轉進前門被氣缸鎖緊，當缸體內水排盡而且機器停機后，按停止/取衣鍵，此時 可以打開前門。若遇停電，氣缸不能自行退出，這時可以用一把小的一字螺絲刀往里 推氣缸活塞桿，就可以打開前門。 3、水位控制管水位控制管在機器的后部（一根白色的尼龍管），它依靠電極點的導通 和斷開來控制水位的高低。 4、皂液箱皂液箱位于機器的右上側，可根據洗滌物的多少來配制洗滌劑后，放放皂 液箱，通過皂液管沖水，將洗滌劑沖入洗衣缸。 5、控制箱控制箱位于機器的后上部，里面有變頻控制器，變頻的參數出廠前都已經 設定，非專業人員不得隨意更改參數。 四、運轉方法： 機器的運轉分為兩種，一種為手動操作，另一種為自動操作。 操作前的準備工作： 1、按照所用機器的容量，裝入要洗的衣物。 2、打開機器的進水、蒸汽管道中的閥門。 3、準備好洗滌劑。 4、打開空氣壓縮機。 5、接通電源。 A、手動操作： 機器上鎖且開始運轉 機器自動進水，選擇中 30”溫度到后標準洗----冷水----液位----皂液 ----加熱----水位到后自動關閉自動關閉洗滌15分鐘后排水水排盡后進入清漂洗階段。選 擇高標準洗----冷水----液位----水位到后洗2分鐘----速度選擇中脫----脫水1`30”后----選擇 高停止/取衣----待機器完全停止后----標準洗----冷水----液位----水洗到后2分鐘----速度選 擇高脫----高脫2-3分鐘----標準洗----待機器完全停止后----開門取衣 以上操作僅為最基本 的操作，僅作為參考。 B、自動操作： 根據所用洗滌劑所推薦的洗滌程序，同時參照電腦控制器就明書，編制洗滌程序，然 后存入選定的程序號，在鎖開的狀態下，選定所編的程序后按程序開始，機器將按所編 程序自動完成所有的動作。建議：自動程序的運行要在有足夠的手動洗滌經驗后采用。 （同時洗滌物不能太少于或多于標定的額定容量） 五、在運轉中要注意的幾個問題： 1、壓縮空氣的壓力應在0.4—0.6Mpa之間,氣源處理應及時加油及排水,否則機器不能 正常工作。 2、手動操作時要停止某一個動作，應重復按該狀態鍵。 3、如果采用自動程序完成洗滌過程，洗滌效果和多種因素有關，如洗滌物的多少， 大小，種類以及臟的程度等，建議用戶根據各自的實際情況，摸索出一條比較理想的 程序，或者通過手動操作來摸索出各種動作時間長短，通過電腦修改程序，從而達到 好的使用效果。 4、自動操作時請不要隨意縮短某一動作的時間。 5、無論是手動還是自動運行，當進入脫水階段時，在開始的60秒時間，應該仔細觀 察前門的晃動情況，在一般情況下，前門有輕微的晃動，這是正常現象，假如機器晃 動較大，應該立即停止脫水，重新回到洗滌狀態，加水均布，重新脫水，否則對機器 的機械壽命有很大的影響。 6、洗滌物最好是分類洗滌，同時，床單和毛毯等大件要抖散，以免互相纏繞，從而均 布不良，影響以下動作。 7、機器在正常運行中，尤其是在脫水狀態下，即使是在自動狀態，操作人員也不可以 離開崗位，以免發生意外。 8、用戶必須在蒸汽管道上安裝安全閥，壓力表和截止閥，使壓力保持平衡。 9、機器手動運行時，如果洗滌物要中脫，那就直接按中脫鍵，速度選擇為中脫，中脫 上面的燈會亮，機器會自動執行均布、排水、中脫三個動作，如果要高脫，那就直接按 高脫鍵，速度選擇為高脫，高脫上面的燈會亮，機器自動執行均布、排水、中脫、高脫 四個動作。 注意： 機器要脫水時，執行均布時的水位應該為高水位，否則對機器的性能有很大的影響。 同時，不論是手動還是自動，中、高脫的時間不要超過3分鐘，機器長時間高速運行， 對機械壽命有很大的影響。 六、洗滌物的投入量： 機器的處理量如下表示，過量的投入會超負荷，縮短機器的使用壽命，另一方面，量 過少，機器不易保持平衡，降低洗滌效果，而且浪費能源。 建議： XGQ15F----10-15kg/次 XGQ30F----25-30kg/次 XGQ50F----40-50kg/次 XGQ60F----50-60kg/次 XGQ100F----85-100kg/次 XGQ120F----100-120kg/次 七、機器的維護、保養： 為了便于您所購的機器能保持好的經濟性能和好的經濟效益，在日常用時要經常對 機器作一些必要的保養和維護。 請按以下幾點進行: 1、每月一次或洗滌大約30次后，由油杯內壓注潤滑脂（3#鋰基潤滑脂）。 2、因脫水時的震動頻率較高，所以應經常檢查軸承座、門較鏈、電機座、接插件等 是否松動，以保證軸承座潤滑良好，接插件牢固可靠。 3、定期檢查軸承座底部放水口是否暢通，以保證軸承座無積水，延長軸承的使用壽 命。 4、定期檢查三角皮帶是否有松動的理象，定期漲緊三角皮帶。 5、氣源處理器需經常排水，油霧器應及時補充10#機械油。 八、一般的故障及排除： 1、水位不高，但不能加水 故障分析：1、水位控制管受堵，誤導。2、氣閥沒有打開。3、電磁閥損壞。 排除方法：1、拆下水位控制管，清洗，重新安裝。2、檢查空氣壓縮機3、檢查電 磁閥。 2、脫水已完成，并已經延遲，按停止/取衣鍵無動作。 故障分析：1、控制門銷電磁閥燒壞。2、門拉手鎖得太緊。 排除方法：1、檢查電磁閥。2、扳動門拉手。 3、1、不能加熱：有水不能加熱，指示燈不亮。2、指示燈亮而不加熱。 故障分析：1、水位指示有誤。2、電腦的溫度沒有設定。3、氣閥沒有打開。 排除方法：1、拆下水位控制管，清洗，重裝。2、設定電腦溫度，檢查電磁閥。 4、電腦有信號而執行元件沒有反應。 故障分析：1、電腦的接插件松動。2、電腦的熔絲燒壞。 排除方法：1、檢查接插接。2、更換熔絲。 5、電腦有信號而某執行元件沒有反應 故障分析：該執行元件已經損壞，電腦道該執行元件的線路不通。 排除方法：檢查該執行元件的好壞以及該元件端有無電壓。 6、氣閥不動作 故障分析：1、氣壓不足。2、氣閥垃圾堵塞。3、密封圈損壞、漏氣、漏液。 排除方法：1、調整氣壓。2、清除垃圾。3、更換密封圈。 7、滾籠轉速不均或不轉 故障分析：1、三角皮帶打滑。2、變頻器無輸出。 排除方法：1、調整三角皮帶。2、檢查變頻器。3、電腦的接插件松動。 8、機器停機時沒有剎車 故障分析：1、剎車電阻沒有起作用。2、剎車汽缸沒有動作。 排除方法：1、檢查電阻。2、檢查剎車電磁閥及汽缸。 9、均布情況很好而震動大 故障分析：1.阻尼器是否卡死。 排除方法：1、修復。2、更換。 10、不能排水 故障分析：1、排水閥損壞。 排除方法：1、檢查排水汽缸 |
